一級能效立體卷鐵心與S11國標變壓器對比

節能變壓器介紹：

一級能效立體卷鐵心變壓器

一級能效立體卷鐵心變壓器鐵芯為三相“空間立體三角型”卷鐵芯結構，鐵心在生產線上進行卷制，減少了人工疊片，疊裝，拆插上鐵軛造成的質量波動，空載電流可大幅度降低。比較疊鐵心變壓器可減少5-6道工序，生產效率較高，較少受人為因素影響；發揮了高導磁冷軋硅鋼片的特性，大大降低了空載損耗和空載電流。由于縮短了鐵軛距離，鐵芯整體體積減小，因此可適當增加導線截面以降低負載損耗。線圈同心繞制增強了抗短路能力。

與目前國標的S11型配電變壓器相比，立體卷鐵心一級能效變壓器空載損耗降低30%以上，負載損耗降低20%以上，總損耗降低25%以上?？蛰d電流和噪聲水平均大幅度降低。

一級能效立體卷鐵心變壓器是高晶公司自行研發的高等級節能配電變壓器，它的應用將為國家節能減排事業作出貢獻。

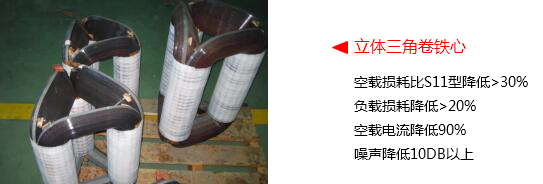

鐵心(立體卷鐵心變壓器結構)

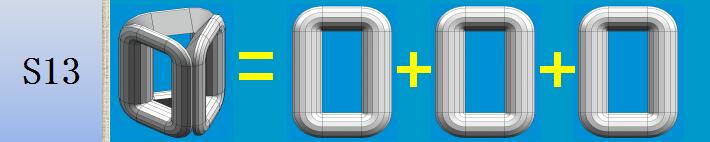

       鐵心》》》立體卷鐵芯由三個相同的框拼裝而成

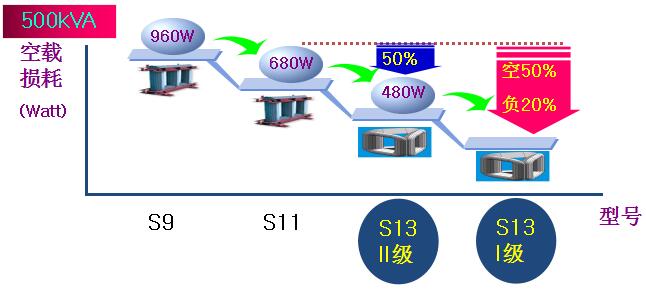

變壓器型號別損耗對比 500kVA

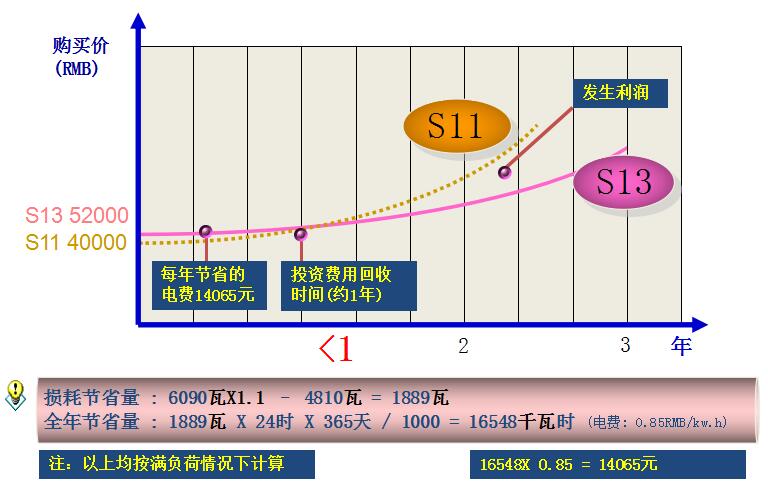

單臺預計節能效果 (500kVA) S13I級與S11國標比較

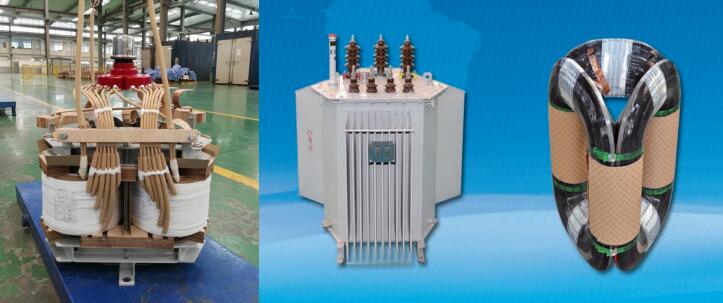

一級能效立體卷鐵心變壓器
